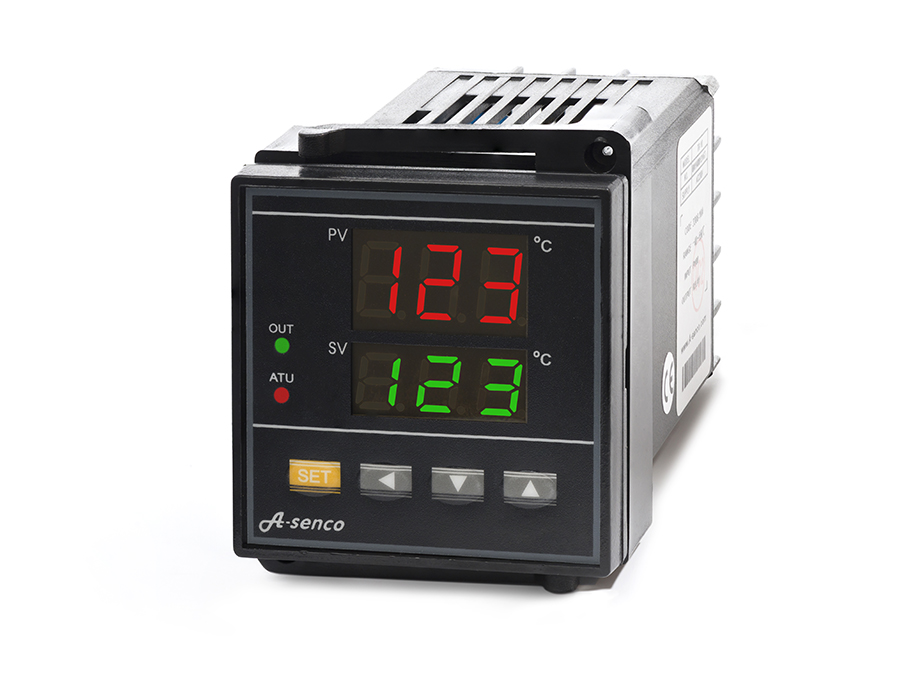

Temperaturregler A-senco TR-13 Input: 4...20mA, Output: SSR

Art.Nr.: TR-13-600SsrMa

EUR 45,92
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl



Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

Input: 4-20mA - Output: SSR-Relais als PID od. On/Off

BESCHREIBUNG

Kompakter Einbauregler für ein Inputsignal 4 ...20mA zur temperaturabhängigen Steuerung einer Last, welche mittels SSR-Ausgang angesteuert werden kann.
Vorzugsweise wird diese Regler eingesetzt, wenn lange Messleitungen (von Sensor zu  Regler) benützt werden, welche z. B. bei Verwendung von PT100 Sensoren zu ungenauen Messergebnisen führen würden. Hierzu ist zwischen dem Messfühler und dem Regler ein Transmitter (z. B. unsere Art.-Nr. TM-20) zu setzen, welcher das Temperatursignal in ein analoges Signal 4 ...20mA umwandelt. Die Überbrückung langer Distanzen zwischen Messstelle und Einbauregler ist so problemlosund mitels herkömmlichen Kupferkabeln möglich. Der Bereich 4 ...20mA muss hierbei einem Temperaturbereich von -50 ...490°C entsprechen.

Der Temperaturregler A-senco TR-13 eignet sich für komplexe P.I.D.-Regelstrecken genauso, wie auch wahlweise für ON / OFF-Betrieb  mit einstellbarer Hysterese (Schaltabstand). Umschaltbar für Heiz- und Kühlbetrieb, Fühlerkalibrierung, Auto-Einstellfunktion für P.I.D.-Parameter, sind nur einige der sinnvollen Zusatzfunktionen.

Der A-senco TR-13 zeichnet sich durch eine einfache Parametrierung aus. Einstellung und Bedienung sind mittels einer einfach verständlichen  Anleitung in deutscher Sprache, jedermann schnell zugänglich.

Technische Daten

Technische Daten

Anzeigeeinheit

Zweizeilige LED-Anzeige
Obere Anzeige (rot) PV = Istwert
Untere Anzeige (grün) SV = Sollwert
1x LED out (grün) , aktiv wenn Ausgang aktiv
1x LED ATU (rot), aktiv, wenn Autotunemodus aktiv

Steuerspannung

Der Regler wird eingangsseitig mit Steuerspannung 230V AC betrieben. Es wird eine Absicherung mittels Feinsicherung ca. 250 ...400mA empfohlen

Eingangssignal

4 ...20mA. Das Eingangssignal muss einem Temperaturbereich von -50°C ...+490°C entsprechen.

Messbereich

-50°C ...490°C

Messauflösung

Anzeige: Gradgenau, interne Auflösung 1/10°C.
Kalibrierung der Sensoren über Menüzugang möglich (nicht eichfähig)

Ausgangssignal

SSR-Kleinspannungsausgang zur Direktansteuerung von Solid-State-Relais mit üblichem Eingangsspannungsbereich 3 ...32V DC.

Ausgangsverhalten

Das Ausgangsverhalten des Reglers ist über Menüzugriff umkehrbar (sog. Heiz- oder Kühlbetrieb). Dies gilt sowohl für den P.I.D.-Regelmodus, als auch für Betriebsmodus ON / OFF (On = 20mA / Off=4mA).

Maße

Außenmaß ca. 48x48x90mm (BxHxT)
Einbauausschnitt (Frontplatte) ca. 44x44mm
Einbautiefe: Ca. 85mm
Inkl. Montagerahmen

Features

Einfache Veränderung des Sollwerts jederzeit durch Schnellzugriffstaste.
Übersichtliche Parametrierung zur Inbetriebnahme mit Auto-Einstellfunktion für P.I.D.-Betrieb. Manuelle Nachjustierung der P.I.D-Parameter bei Bedarf möglich.
Zusätzlich kann eine minimale Taktzeit vorgegeben werden.
Wahlweise ON / Off-Betrieb mit vorwählbarer Hysterese einstellbar.
Fühlerbrucherkennung mit autom Abschaltung, Kalibrierfunktion, Passwortschutz für Menüzugang einstellbar.

Fehlermeldung

Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss inkl. Ausgabe einer Fehlermeldung

Bedienungsanleitung

Ausführliche Bedienungsanleitung in deutscher Sprache mit zusätzlichen Erläuterungen zu versch. Anwendungsmöglichkeiten und Anschlussbeispiel finden Sie hier.
